 DESCRIPTION |
본 제품은 감시용카메라와 제어용 키보드 사이의 PAN/TILT 및 Alarm등의 양방향 전송을 위한 광 장비로서 1Core에 64ch을 실시간으로 송, 수신하는 장비이다.
광학적 특성을 이용한 W.D.M (Wavelength Division Multiplexing)방식으로서 장거리 무중계 전송 및 전계, 자계의 영향이 없으며 송수신부에서는 데이터 입출력 표시용 LED가 부착되어 데이터 송수신을 시각적으로 확인할수 있다. |
| APPLICATION |
CCTV, ITV and traffic control System
CATV System
Security System
Process control and monitoring System |
|
| FEATURES |
고품질의 데이터전송
10 bit Digital link
RS-232C, RS-422, RS-485 지원
광통신의 광학적특성을 이용한 장거리 무중계 전송(최대
전송가능거리 190Km)
주변 NOISE으로부터 완전한 보호
AC 110V / 220V 겸용
데이터 송수신상태 표시장치 LED 내장
NEP, 전자파, UL인증, K마크, 벤처기업, 이노비즈, GS인증 조달우수제품 지정
|
| NMS ( option ) |
데이터 통신상태표시기능
광 케이블 단선유무 알람기능
광 장비의 이상유무 및 알람기능
광 장비 이력관리기능
|
|
|
ORDERING INFORMATION
|
| |
PART
NUMBER |
DESCRIPTION |
OPTICAL
PWR BUDGET |
MAX
DISTANCE
|
SINGLE-MODE
9/125um
|
EL - 64D1402 TX
EL - 64D1402 RX
EL - 64D1602 TX
EL - 64D1602 RX
EL - 64D1802 TX
EL - 64D1802 RX |
64ch Data Transmitter
64ch Data Transmitter
64ch Data Transmitter
64ch Data Transmitter
64ch Data Transmitter
64ch Data Transmitter
|
13dB
20dB
25dB
|
40Km
60Km
80Km |
|
|
SPECIFICATIONS |
DATA
Data Interface: RS-232,RS-422, RS-485
with Tri-State
Data Format: NRZ,RZI,Manchester, Bi-phase
Data Rate: DC - 300Kbps(NRZ)
Bit Error Rate: < 1 in 10 E-9
Operating Mode: Simplex or Full-Duplex
WAVELENGTH 1470 ~ 1690nm
OPTICAL EMITTER Laser Diode
NUMBER OF FIBER 1Core
LED INDICATORS
ㆍData Transceiver
ㆍRX, TX Data LED
ㆍPower LED
|
|
|
CONNECTORS
Data: Terminal Block with Screw Clamps,
Type DB-9 Connector (RJ-45)
Optical: ST or SC Connector
ELECTRICAL
& MECHANICAL
Power: 12 VDC @ 2.4 A
Surface Mount: From Rack
Number of Rack Slots: 2
Current Protection: Automatic Resettable Solid-State
Current limiters
Size( WxHxD
)
6u Card Type 25 x 256 x 224mm
6u Rack Mount 483 x 264 x 275mm
ENVIRONMENTAL
MTBF: > 100,000 hours
Operating Temp: -40℃ to +74℃
Storage Temp: -40℃ to +85℃
Relative Humidity: 0% to 95% (non-condensing)
|
|
|

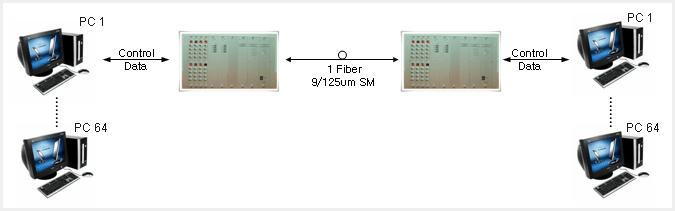

SYSTEM DESIGN |
 |
|
