DESCRIPTION
|
| 본 제품은 카메라와 모니터간의 영상 1채널 및 콘트롤 키보드와 리시버
BOX간의 양방향 콘트롤 데이터 2채널을 광케이블 1core로 전송하는
장비이다.
광학적 특성을 이용한 W.D.M (Wavelength Division Multiplexing)방식으로서
장거리 무중계 전송 및 전계, 자계의 영향이 없다.
송,수신부에서는 영상 및 데이터 입출력 표시용 LED가부착되어 별도의
장비 없이 시각적으로 영상신호와 데이터 통신여부를 확인할수 있으며
영상 송,수신부에는 옵션사항으로 세븐 세그먼트LED를 이용하여 영상의
입,출력 전압과 광 케이블 단선유,무를 실시간으로 표시할수 있다.
|
|
APPLICATION |
CCTV, ITV and traffic control System
CATV System
Security System
Process control and monitoring System |
|
|
FEATURES |
고품질의 영상 및 데이터 전송
10 bit Digital link
RS-232C, RS-422, RS-485 지원
광통신의 광학적특성을 이용한 장거리 무중계 전송(최대
전송가능거리 190Km)
영상신호 수치값 표시 & 광케이블 단선표시기능 내장
AC 110V / 220V 겸용
채널별 영상 입, 출력 전압 표시용 세븐세그먼트, LED내장
NTSC, PAL, SECAM 지원
NEP, 전자파, UL인증, K마크, 벤처기업, 이노비즈, GS인증 조달우수제품 지정
|
|
NMS ( option
) |
영상신호 수치값 표시기능
테이터 통신상태 표시기능
광 케이블 단선유무 알람기능
광 장비의 이상유무 및 알람기능
광 장비 이력관리기능
|
|
|
ORDERING INFORMATION
|
| |
PART
NUMBER |
DESCRIPTION |
OPTICAL
PWR BUDGET |
MAX
DISTANCE
|
SINGLE-MODE
9/125um
|
EL - V2D1202 TX
EL - V2D1202 RX
EL - V2D1402 TX
EL - V2D1402 RX
EL - V2D1602 TX
EL - V2D1602 RX |
1ch Video Transmitter / 2ch
Data Transceiver
1ch Video Receiver / 2ch Data Transceiver
1ch Video Transmitter / 2ch Data Transceiver
1ch Video Receiver / 2ch Data Transceiver
1ch Video Transmitter / 2ch Data Transceiver
1ch Video Receiver / 2ch Data Transceiver
|
7dB
13dB
20dB
|
20Km
40Km
60Km
|
| MULTI-MODE
62.5/125um |
EL - V2D1051 TX
EL - V2D1051 RX |
1ch Video Transmitter / 2ch
Data Transceiver
1ch Video Receiver / 2ch Data Transceiver
|
5dB
|
5Km |
|
| SPECIFICATIONS |
VIDEO
Video Input: 1 volt pk-pk ( 75 ohms )
Video Bandwidth: 10 Hz - 10 MHz
Differential Gain: <0.7%
Differential Phase: <0.7˚
Tilt: <1%
Signal-to-Noise Rate: >67dB
DATA
Data Interface: RS-232,RS-422, RS-485
with Tri-State
Data Format: NRZ,RZI,Manchester, Bi-phase
Data Rate: DC - 300Kbps(NRZ)
Bit Error Ratio: < 1 in 10 E-9
Operating Mode: Simplex or Full-Duplex
WAVELENGTH 1310/1550nm
OPTICAL EMITTER Laser Diode
NUMBER OF FIBER 1Core
LED INDICATORS
ㆍVideo Transmitter/ Data Transceiver
ㆍVideo input level display (7segment)
ㆍRX, TX Data LED
ㆍPower LED
ㆍVideo Receiver/ Data Transceiver
ㆍVideo input level display (7segment)
ㆍFiber optic cable status alarm
ㆍRX, TX Data LED
ㆍPower LED
|
|
|
CONNECTORS
Video: BNC (Gold Plated Center-Pin)
Data: Terminal Block with Screw Clamps,
Type DB-9 Connector (RJ-45)
Optical: ST or SC Connector
ELECTRICAL & MECHANICAL
Power: 12 VDC @ 300mA
Surface Mount: From Rack
Number of Rack Slots: 12
Current Protection: Automatic Resettable Solid-State
Current limiters
Size( WxHxD )
Module Type 123 x 35 x 220mm
3u Card Type 25 x 128 x 224mm
1u Rack Mount 483 x 44 x 330mm
3u Rack Type 483 x 44 x 275mm
ENVIRONMENTAL
MTBF: > 100,000 hours
Operating Temp: -40℃ to +74℃
Storage Temp: -40℃ to +85℃
Relative Humidity: 0% to 95% (non-condensing) |
|
|

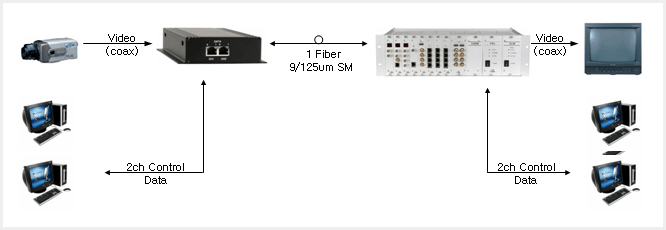

SYSTEM DESIGN |
 |
|
