DESCRIPTION
|
| 본 제품은 카메라와 모니터간의 영상 8 채널, 콘트롤 키보드와 리시버
BOX간의 양방향 콘트롤 데이터 8 채널, 네트워크 양방향 Ethernet신호
4 채널을 광케이블 1core로 전송하는 장비이다.
광학적 특성을 이용한 W.D.M (Wavelength Division Multiplexing)방식으로서
장거리 무중계 전송 및 전계, 자계의 영향이 없다.
송,수신부에서는 영상 및 데이터, Ethernet 입출력 표시용 LED가부착되어
별도의 장비 없이 시각적으로 영상신호와 데이터 통신여부를 확인할수
있으며 영상 송,수신부에는 옵션사항으로 세븐 세그먼트LED를 이용하여
영상의 입,출력 전압과 광 케이블 단선유,무를 실시간으로 표시할수 있다.
|
|
APPLICATION |
CCTV, ITV and traffic control System
CATV System
Security System
Process control and monitoring System |
|
|
FEATURES |
고품질의 화상 및 데이터
전송
10 bit Digital link
RS-232C, RS-422, RS-485 지원
IEEE802.3 10Base-T, 802.3u 100Base-TX
및 100Base-
FX
광통신의 광학적특성을 이용한 장거리 무중계 전송(최대
전송가능거리 190Km)
주변 NOISE으로부터 완전한 보호
AC 110V / 220V 겸용
채널별 영상입,출력 전압표시용 세븐 세그먼트 LED내장
NTSC, PAL, SECAM 지원
NEP, 전자파, UL인증, K마크, 벤처기업, 이노비즈, GS인증 조달우수제품 지정
|
|
NMS ( option
) |
Local의 화상 및 데이터,
Ethernet 통신상태표시기능
광 케이블 단선유무 알람기능
광 장비의 이상유무 및 알람기능
광 장비 이력관리기능
|
|
|
ORDERING INFORMATION
|
| |
PART
NUMBER |
DESCRIPTION |
OPTICAL
PWR BUDGET |
MAX
DISTANCE
|
SINGLE-MODE
9/125um |
EL-8V8D4E1402 TX
EL-8V8D4E1402 RX
EL-8V8D4E1602 TX
EL-8V8D4E1602 RX
EL-8V8D4E1802 TX
EL-8V8D4E1802 RX |
Video Transmitter/Data Transceiver/Ethernet
Transceiver
Video Receiver/Data Transceiver/Ethernet Transceiver
Video Transmitter/Data Transceiver/Ethernet
Transceiver
Video Receiver/Data Transceiver/Ethernet Transceiver
Video Transmitter/Data Transceiver/Ethernet
Transceiver
Video Receiver/Data Transceiver/Ethernet Transceiver
|
13dB
20dB
25dB
|
40Km
60Km
80Km
|
|
|
SPECIFICATIONS |
VIDEO
Video Input: 1 volt pk-pk ( 75 ohms )
Video Bandwidth: 10 Hz - 10 MHz
Differential Gain: <0.7%
Differential Phase: <0.7˚
Tilt: <1%
Signal-to-Noise Rate: >67dB
DATA
Data Interface: RS-232,RS-422, RS-485
with Tri-State
Data Format: NRZ,RZI,Manchester, Bi-phase
Data Rate: DC - 2 Mbps (NRZ)
Bit Error Ratio: < 1 in 10 E-9
Operating Mode: Simplex or Full-Duplex
ETHERNET
Protocol : IEEE 802.3/802.3u
Duplex Mode: Full or Half Duplex
Frame : 803/8033 fps
BER : Better than 10e-10
WAVELENGTH 1310/1550nm
OPTICAL EMITTER Laser Diode
NUMBER OF FIBER 1Core
LED INDICATORS
ㆍVideo Transmitter/Data & Ethernet Transceiver
ㆍVideo level LED
ㆍEthernet PWR, FX LNK, TP LNK
ㆍReceived Data
ㆍTransmitted Data
ㆍOperating Power
ㆍVideo Receiver/Data & Ethernet Transceiver
ㆍVideo level LED
ㆍEthernet PWR, FX LNK, TP LNK
ㆍReceived Data
ㆍTransmitted Data
ㆍOperating Power
|
|
|
CONNECTORS
Video: BNC (Gold Plated Center-Pin)
Data: Terminal Block with Screw Clamps,
Type DB-9 Connector (RJ-45)
Ethernet : RJ-45 Connector
Optical: ST or SC Connector
ELECTRICAL & MECHANICAL
Power: 12 VDC @ 500mA
Surface Mount: From Rack
Number of Rack Slots: 12
Current Protection: Automatic Resettable
Solid-State
Current limiters
Size( WxHxD )
6u Card Type 25 x 256 x 224mm
6u Rack Mount 483 x 264 x 290mm
ENVIRONMENTAL
MTBF: > 100,000 hours
Operating Temp: -40℃ to +74℃
Storage Temp: -40℃ to +85℃
Relative Humidity: 0% to 95% (non-condensing)
|
|
|

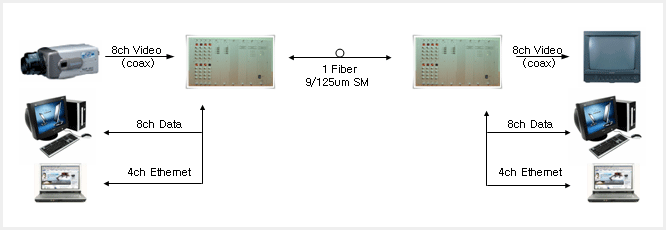

SYSTEM DESIGN |
 |
|
